| For Shaft Diameter |
Inside Dia. |
Height of Cross- Section-Ø |
Dimension |
Free Width |
Maximum |
Minimum |
Fitted Width |

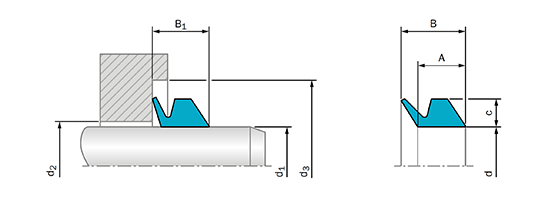

V-Ring FORSHEDA
Ref. |
| d1 |
d |
c |
A |
B |
d2 |
d3 |
B1 |
|
| 4.5 - 5.5 |
4 |
2 |
3.9 |
5.2 |
d1 + 1 |
d1 + 6 |
4.5 ±0.4 |
V-5S |
| 5.5 - 6.5 |
5 |
2 |
3.9 |
5.2 |
d1 + 1 |
d1 + 6 |
4.5 ±0.4 |
V-6S |
| 6.5 - 8.0 |
6 |
2 |
3.9 |
5.2 |
d1 + 1 |
d1 + 6 |
4.5 ±0.4 |
V-7S |
| 8.0 - 9.5 |
7 |
2 |
3.9 |
5.2 |
d1 + 1 |
d1 + 6 |
4.5 ±0.4 |
V-8S |
| 9.5 - 11.5 |
9 |
3 |
5.6 |
7.7 |
d1 + 1 |
d1 + 9 |
6.7 ±0.6 |
V-10S |
| 11.5 - 13.5 |
10.5 |
3 |
5.6 |
7.7 |
d1 + 1 |
d1 + 9 |
6.7 ±0.6 |
V-12S |
| 13.5 - 15.5 |
12.5 |
3 |
5.6 |
7.7 |
d1 + 1 |
d1 + 9 |
6.7 ±0.6 |
V-14S |
| 15.5 - 17.5 |
14 |
3 |
5.6 |
7.7 |
d1 + 1 |
d1 + 9 |
6.7 ±0.6 |
V-16S |
| 17.5 - 19 |
16 |
3 |
5.6 |
7.7 |
d1 + 1 |
d1 + 9 |
6.7 ±0.6 |
V-18S |
| 19 - 21 |
18 |
4 |
7.9 |
10.5 |
d1 + 2 |
d1 + 12 |
9.0 ±0.8 |
V-20S |
| 21 - 24 |
20 |
4 |
7.9 |
10.5 |
d1 + 2 |
d1 + 12 |
9.0 ±0.8 |
V-22S |
| 24 - 27 |
22 |
4 |
7.9 |
10.5 |
d1 + 2 |
d1 + 12 |
9.0 ±0.8 |
V-25S |
| 27 - 29 |
25 |
4 |
7.9 |
10.5 |
d1 + 2 |
d1 + 12 |
9.0 ±0.8 |
V-28S |
| 29 - 31 |
27 |
4 |
7.9 |
10.5 |
d1 + 2 |
d1 + 12 |
9.0 ±0.8 |
V-30S |
| 31 - 33 |
29 |
4 |
7.9 |
10.5 |
d1 + 2 |
d1 + 12 |
9.0 ±0.8 |
V-32S |
| 33 - 36 |
31 |
4 |
7.9 |
10.5 |
d1 + 2 |
d1 + 12 |
9.0 ±0.8 |
V-35S |
| 36 - 38 |
34 |
4 |
7.9 |
10.5 |
d1 + 2 |
d1 + 12 |
9.0 ±0.8 |
V-38S |
| 38 - 43 |
36 |
5 |
9.5 |
13.0 |
d1 + 2 |
d1 + 15 |
11.0 ±1.0 |
V-40S |
| 43 - 48 |
40 |
5 |
9.5 |
13.0 |
d1 + 2 |
d1 + 15 |
11.0 ±1.0 |
V-45S |
| 48 - 53 |
45 |
5 |
9.5 |
13.0 |
d1 + 2 |
d1 + 15 |
11.0 ±1.0 |
V-50S |
| 53 - 58 |
49 |
5 |
9.5 |
13.0 |
d1 + 2 |
d1 + 15 |
11.0 ±1.0 |
V-55S |
| 58 - 63 |
54 |
5 |
9.5 |
13.0 |
d1 + 2 |
d1 + 15 |
11.0 ±1.0 |
V-60S |
| 63 - 68 |
58 |
5 |
9.5 |
13.0 |
d1 + 2 |
d1 + 15 |
11.0 ±1.0 |
V-65S |
| 68 - 73 |
63 |
6 |
11.3 |
15.5 |
d1 + 3 |
d1 + 18 |
13.5 ±1.2 |
V-70S |
| 73 - 78 |
67 |
6 |
11.3 |
15.5 |
d1 + 3 |
d1 + 18 |
13.5 ±1.2 |
V-75S |
| 78 - 83 |
72 |
6 |
11.3 |
15.5 |
d1 + 3 |
d1 + 18 |
13.5 ±1.2 |
V-80S |
| 83 - 88 |
76 |
6 |
11.3 |
15.5 |
d1 + 3 |
d1 + 18 |
13.5 ±1.2 |
V-85S |
| 88 - 93 |
81 |
6 |
11.3 |
15.5 |
d1 + 3 |
d1 + 18 |
13.5 ±1.2 |
V-90S |
| 93 - 98 |
85 |
6 |
11.3 |
15.5 |
d1 + 3 |
d1 + 18 |
13.5 ±1.2 |
V-95S |
| 98 - 105 |
90 |
6 |
11.3 |
15.5 |
d1 + 3 |
d1 + 18 |
13.5 ±1.2 |
V-100S |
| 105 - 115 |
99 |
7 |
13.1 |
18.0 |
d1 + 4 |
d1 + 21 |
15.5 ±1.5 |
V-110S |
| 115 - 125 |
108 |
7 |
13.1 |
18.0 |
d1 + 4 |
d1 + 21 |
15.5 ±1.5 |
V-120S |
| 125 - 135 |
117 |
7 |
13.1 |
18.0 |
d1 + 4 |
d1 + 21 |
15.5 ±1.5 |
V-130S |
| 135 - 145 |
126 |
7 |
13.1 |
18.0 |
d1 + 4 |
d1 + 21 |
15.5 ±1.5 |
V-140S |
| 145 - 155 |
135 |
7 |
13.1 |
18.0 |
d1 + 4 |
d1 + 21 |
15.5 ±1.5 |
V-150S |
| 155 - 165 |
144 |
8 |
15.0 |
20.5 |
d1 + 4 |
d1 + 24 |
18.0 ±1.8 |
V-160S |
| 165 - 175 |
153 |
8 |
15.0 |
20.5 |
d1 + 4 |
d1 + 24 |
18.0 ±1.8 |
V-170S |
| 175 - 185 |
162 |
8 |
15.0 |
20.5 |
d1 + 4 |
d1 + 24 |
18.0 ±1.8 |
V-180S |
| 185 - 195 |
171 |
8 |
15.0 |
20.5 |
d1 + 4 |
d1 + 24 |
18.0 ±1.8 |
V-190S |
| 195 - 210 |
180 |
8 |
15.0 |
20.5 |
d1 + 4 |
d1 + 24 |
18.0 ±1.8 |
V-199S |
|
