CFWオイルシール｜ピックアップ商品

高圧力用回転シール

　
● 圧力が上昇するとリップの接触圧もわずかに上がります
しかし、摩擦力は最適な状態を維持します
● バックアップリングの追加なしに高圧用途に使用できます
● ダストリップが外部からの汚れを防ぎシールリップを守ってます
シャフト
公差　h11
硬度　HRC45〜60
面粗度　Ra0.2〜0.8μm
ハウジング
公差 H8
取り付け時にはグリース又は機械油を塗布して下さい
圧力・速度は上図参照
但し最大許容値は使用条件によります
BABSL NBR-72°（ニトリルゴム）温度範囲：-40°C〜+100°C

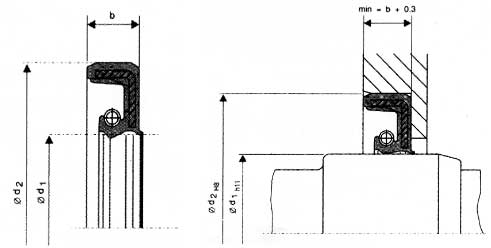

d1 d2 b
10 22 6.0
12 22 6.0
12 24 6.0
15 25 6.0
15 32 7.0
15 35 6.0
17 30 6.0
18 30 6.0
18 35

6.0
20 32 7.0
20 35 6.0
22 32 6.0
22 35 6.0
24 40 7.0
25 35 6.0
25 37 6.0
25 40 7.0
d1 d2 b
25 42 6.0
25 47 6.0
28 40 6.0
30 42 6.0
30 52 7.0
32 47 6.0
35 47 6.0
35 50 7.0
35 52 6.0
40 52 7.0
40 55 6.0
40 58 8.0
40 62 6.0
42 62 7.0
45 58 7.0
45 62 7.0
45 65 7.0
d1 d2 b
50 65 7.0
50 68 7.0
50 70 10.0
50 72 7.0
55 72 7.0
60 72 7.0
60 75 8.0
60 80 7.0
60 85 8.0
62 85 7.0
65 90 7.0
70 90 7.0
75 95 7.0
80 100 7.0
85 105 7.5
90 110 7.5
95 120 12.0
100 120 7.5
BABSL VITON-75°（バイトンゴム）温度範囲：-50°C〜+160°
d1 d2 b
17 30 6.0
18 35 6.0
20 35 6.0
22 32 6.0
22 35 6.0
25 35 6.0
25 47 6.0
28 40 8.0
30 42 6.0
32 47 6.0
d1 d2 b
35 47 6.0
35 52 6.0
40 62 6.0
45 62 7.0
45 65 7.0
50 65 7.0
50 72 7.0
55 72 7.0
55 75 7.0
60 80 7.0
d1 d2 b
62 85 7.0
65 90 7.0
70 90 7.0
75 95 7.0
80 100 7.0
80 105 7.5
85 120 8.0
90 110 7.5
90 115 10.0
100 120 7.5
ご注文の際には型番の後に材質を必ずご指定下さい
例：
例：
 BABSL　10×22×6　ニトリル
BABSL　17×30×6　バイトン
標準在庫品です

　
材質
高質ニトリルラバー・テフロン・硝子繊維の配合
　
型式 サイズ 材質
　　BAHDX8NIF 25×40×6 　NBR-80/710
　　BAHDSNVZF 45×65×7 　NBR-90/129208
　　BAHDSL1.5 50×72×8 　NBR-72/902
　　BAHD 60×80×7 　NBR-90/129208
　　BAHD 70×90×7 　NBR-75/106200
標準在庫品です
圧力
10〜100bar(max)
回転数
3000rpm(max)
DV値
55max
周速
1barで10m/s(max)
温度範囲
-40°C〜+100°C
シャフト
公差h11
硬度HRC45〜60
面粗度Ra0.1〜0.25μm
ハウジング
公差H8
組み付け時にはグリース又は機械油を塗布して下さい
（海外での使用例）
●油圧エンジン　●油圧モータ　●油圧ポンプ　●ブロアー　●ミキサー　●タービン　●撹拌機　●遠心分離器　等　
